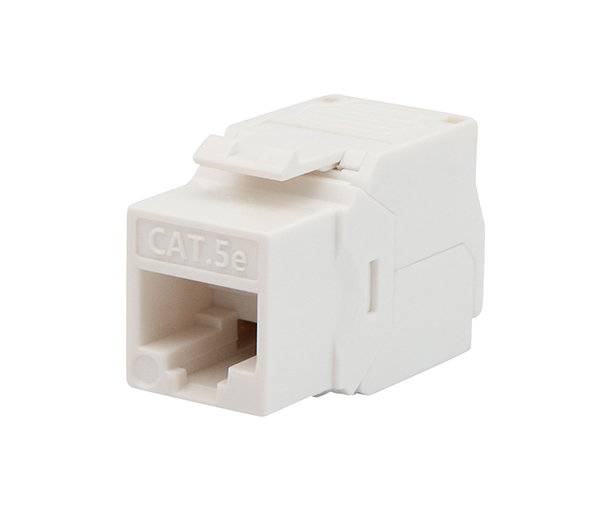

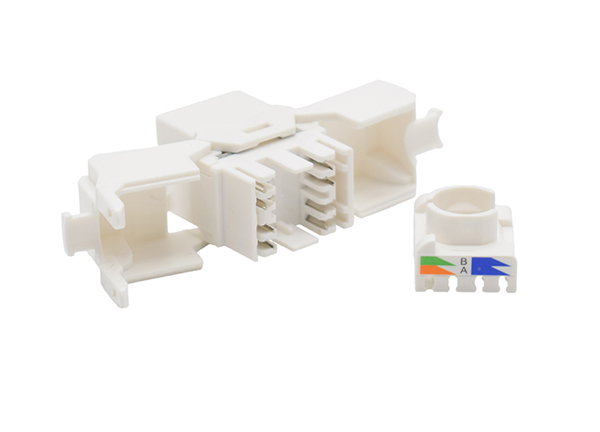

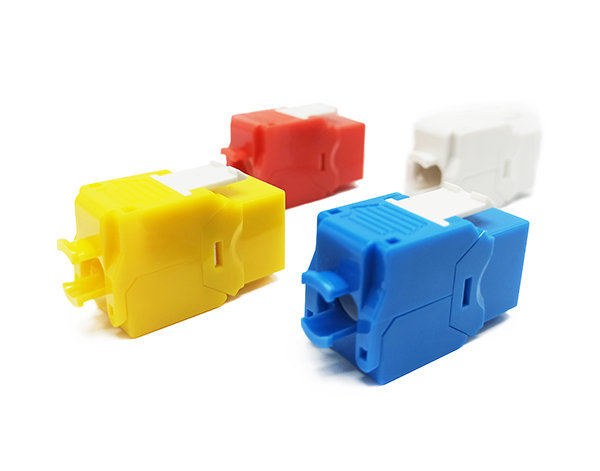

免工具超五类180度非屏蔽信息模块 改进型

6314464516


免工具超五类180度非屏蔽信息模块.PDF


电气指标

额定电流:1.5安培
绝缘电阻:≥500 兆欧姆
接触电阻:≤20 毫欧
导体直流电阻:≤0.3欧姆
耐压:直流1000伏、交流750伏 1分钟内无击穿和飞弧


力学、耐候指标

插拔寿命:≥750次
IDC打线寿命:≥200次重复打线
工作温度:零下10摄氏度~+60摄氏度
工作湿度:相对湿度10%~90%
储存温度:零下40摄氏度~+68摄氏度


材质

壳体:高级工程塑料
电路板:FR-4 厚度1.2mm
触片:0.35mm高弹性高硬度磷青铜,镍底镀金(3u"~50")
IDC端子导体:0.5mm高弹性高硬度磷青铜,镀锡
可容忍线径:26AWG(0.404毫米)-23AWG(0.574毫米)实心铜线
TIA超五类永久链路测试:最差线对近端串音余量≥5.0dB


依据标准

ANSI/TIA-568.2-D;
ISO/IEC TR 11801-9901-2014;
YD/T 926.3-2009;
ISO/IEC 60603-7-41
